[Обзор]ROG STRIX X570-E Gaming - топовая основа системы для геймера

Материнская плата за адекватную цену

30368
24

Ну что же, как и было обещано, после материнской платы от ASUS серии Prime наступило время еще одной “доски” на X570. Сегодня у нас в руках под пристальным взглядом ROG STRIX X570-E Gaming. Как можно заметить из названия, это уже представитель совершенно иной весовой категории. И пусть топовым решением в сегменте материнских плат от ASUS является ROG Crosshair VIII и модель Formula, наша нынешняя подопечная из серии ROG STRIX представляет собой весьма качественный и надежный продукт для геймеров-энтузиастов, которые считают свои деньги.

[Обзор]ROG STRIX X570-E Gaming - топовая основа системы для геймера

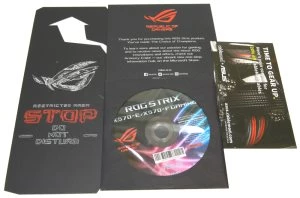

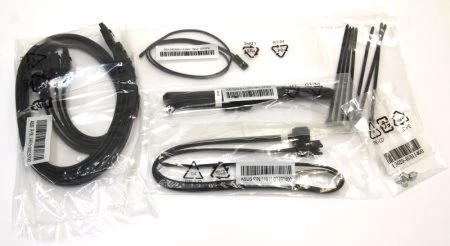

Давайте посмотрим, что же такого нам предлагает ASUS за цену чуть выше 20.000 рублей. Комплект поставки, конечно, побогаче, чем у Prime, коробка ощутимо больше и наполнение интереснее.

  • Руководство материнской платы, DVD с драйверами и программами
  • Четыре кабеля SATA
  • 2x удлинителя RGB (1x адресуемый)
  • Два винта M.2 с гайками
  • Антенна WLAN
  • Наклейки на кабели SATA
  • Кабель с термистором
  • Шесть кабельных стяжек
  • Карточка благодарности ROG
  • Вывеска на дверь ROG
[Обзор]ROG STRIX X570-E Gaming - топовая основа системы для геймера

[Обзор]ROG STRIX X570-E Gaming - топовая основа системы для геймера

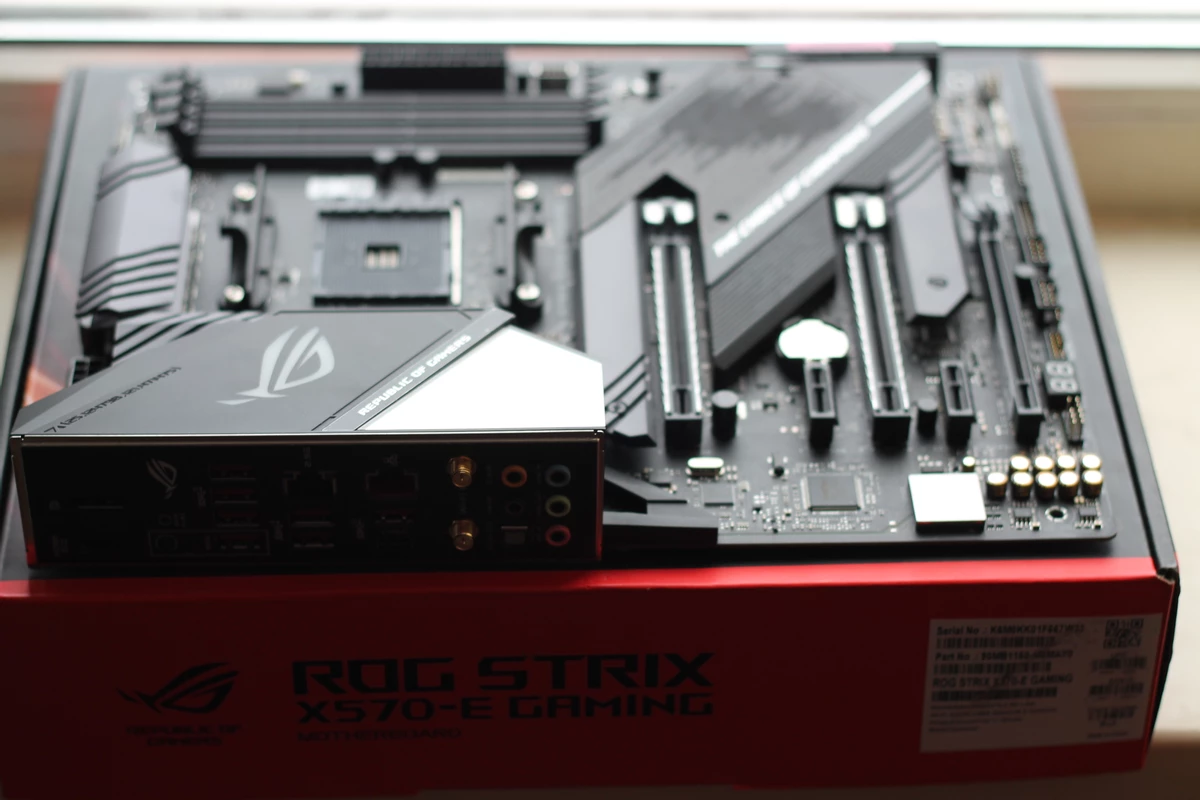

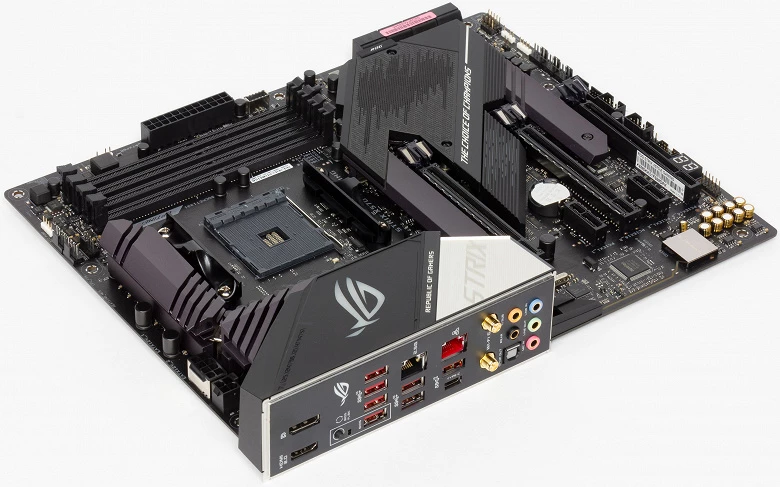

Сама “доска” представляет собой материнскую плату формата ATX на AM4 сокете. Традиционные для ASUS высокое качество сборки, аккуратная пайка и обилие необходимых разъемов. Плата сразу при первом же взятии в руки вызывает уважение. Радиаторы - не бутафория и честно исполняют свое предназначение.

Схема питания 16-фазная, в фирменном исполнении от ASUS. 12 фаз опираются на чипы Infineon IR3555 на 60 ампер и отвечают за VCore, еще четыре фазы отвечают за за обвязку процессора (I/O) и используют 40-амперные IR3553. Удвоители фаз питания не используются . Это новая фишка от ASUS. Такой подход по многим показателям лучше, чем получение фаз питания через удвоители. Весьма неплохо.

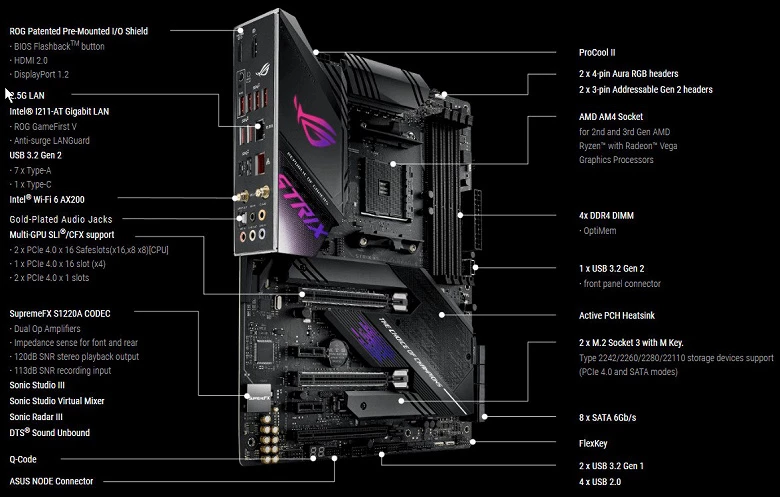

Для оперативной памяти имеется четыре DIMM-слота, если у вас парный комплект модулей не забудьте установить их в A2 и B2 слоты для лучшего быстродействия. Разумеется, имеется поддержка XMP профилей и общего объема памяти до 128 Гб. На лицевой стороне платы видно два посадочных места для M.2 SSD. Верхний накопитель будет работать через CPU, тогда как второй - через чипсет. Накопители могут работать как в режиме SATA так и PCI-e x4 Gen4, последний режим доступен только при использовании процессора RYZEN 3000 серии на Zen2, в противном случае будет доступен лишь режим PCI-E 3.0 x4 . В обоих случаях можно использовать модули вплоть до 22110.

[Обзор]ROG STRIX X570-E Gaming - топовая основа системы для геймера

Слоты прикрыты радиаторами, что является большим плюсом, единственное но - монтаж M.2 SSD несколько сложен из-за особенностей крепления радиаторов, но если вы нормальный человек, в отличие от меня и не копаетесь постоянно в своем PC, переставляя комплектующие, то вставив SSD один раз, больше не будете заморачиваться и это мелкое неудобство вас не коснется. Имеется поддержка как SATA, так и PCI-e накопителей данного формата.

Справа от слотов DIMM находятся разъемы подключения FAN и один RGB, с нижнего торца PCB - еще один разъем ARGB, рядом с ним - четыре LED состояния. Слева - порт USB 3.1 Gen2 для передней панели корпуса. На нижнем торце можно заметить диагностический дисплей платы, два разъема для подключения USB 2.0, весьма, кстати, удобно, если у вас, к примеру, СЖО Кракен NZXT, которая через этот разъем на плате управляется и второй USB 2.0 останется для подключения передней панели. Ну и конечно, имеем еще USB 3.2 Gen.1.

Для подключения НDD или SSD c помощью SATA имеется восемь портов SATA600, реализованных через чипсет. В левом нижнем углу расположен аудиоконтроллер ASUS ROG SupremeFX. По сути, это перемаркированный ALC1220, дополненный десятью аудиоконденсаторами и мощным усилителем на наушники, а сверху прикрытый экранирующей крышкой. Выше можно видеть контроллер Super I/O и чип Intel I211 AT Gigabit LAN. Чип Realtek RTL8125-CG расположен выше и чуть правее, он обеспечивает скорость передачи данных до 2,5 Гбит/с.

[Обзор]ROG STRIX X570-E Gaming - топовая основа системы для геймера

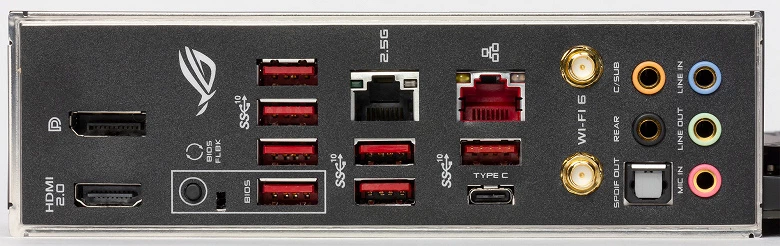

Если мы обратим внимание на панель ввода-вывода, то сможем найти:

  • DisplayPort 1.2, HDMI 2.0
  • Кнопка USB BIOS Flashback
  • 4x USB 3.2 Gen1/2 (CPU)
  • 2,5 Гбит/с LAN (Realtek RTL8125-CG), 2x USB 3.2 Gen2 (AMD X570)
  • 1 Гбит/с LAN (Intel I211-AT), 2x USB 3.2 Gen2 (Type A/C, AMD X570)
  • Подключение антенн модуля WLAN ax и Bluetooth 5.0 (Intel Wi-Fi 6 AX200)
  • 5x 3,5 мм разъемов аудио, 1x TOSLink
[Обзор]ROG STRIX X570-E Gaming - топовая основа системы для геймера

К сожалению, восьмиядерник от AMD до сих пор не на руках, а потому пришлось что-то срочно придумывать и я решил хорошенько так погонять эту мать в Prime 95, параллельно раскочегарив Ryzen 5 3500 до 4.2 по всем ядрам и подняв напряжение до 1.38. Ну а затем решил посмотреть как там поживает VRM. Ну что могу сказать, питальник платы грелся, но выше 68-69 градусов его разогреть не удалось.

Что касается чипсета, у нас здесь по-прежнему активное охлаждение, за которое отвечает уже знакомый 40-мм вентилятор Delta, аналогичный используется в ROG Crosshair VIII Hero (Wi-Fi). Уровень оборотов у него, конечно, весьма высокий, но вопреки ожиданиям, несмотря на высокие обороты шум вентилятора был едва различим. Из недостатков я бы пожалуй отметил не самое удачное расположение вентилятора чипсета. Если у вас видеокарта с массивной системой охлаждения, то забор воздуха для него частично будет ей перекрыт.

На материнской плате ASUS ROG Strix X570-E Gaming отсутствуют кнопки питания, сброса и очистки CMOS. Потому для открытого стенда данная плата - не самый удобный вариант, хотя в наличии имеются диагностический дисплей и кнопка USB BIOS Flashback на панели ввода/вывода, что довольно неплохо.Что касается UEFI BIOS данной платы, то он в целом стандартный для плат ASUS и обладает большим количеством настроек, что позволит весьма гибко подогнать параметры материнской платы конкретно под ваши нужды. Я уже говорил, но повторюсь, среди материнских плат, представленных на рынке, пока что самый лучший и информативный UEFI у ASUS.

[Обзор]ROG STRIX X570-E Gaming - топовая основа системы для геймера

Итак, что можно сказать по итогу. Данная материнская плата по праву может называться продуктом премиум-сегмента. Элементная база не вызывает каких-либо серьезных вопросов, сборка произведена качественно и аккуратно.

Все необходимые разъемы и слоты расширения присутствуют, система питания достаточна для обслуживания самых требовательных процессоров AMD, что в совокупности с продуманной системой охлаждения цепей питания и чипсета позволяет утверждать, что данный девайс может послужить надежным и безотказным ядром любой сборки.

Сюда же прибавляем информативный и удобный UEFI BIOS и традиционные для серии ROG STRIX качественные комплектующие. Да, цена может показаться завышенной, но это Х570 чипсет, топовый на данный момент для AMD RYZEN 3000 cерии, плюс это ASUS, а значит никакого гемороя по части дешевых и ненадежных комплектующих. За качество нужно платить и ты либо принимаешь это, либо нет. В конце концов выбор всегда остается за покупателем. Но по моему мнению цена в районе чуть выше 20000 рублей за такую качественную материнскую плату вполне себе оправдана.

А на этом у меня все. С вами был Гаррук, до новых встреч и играйте в хорошие игры на верном железе.
